TRAFOSTATIONEN
Einfach erklärt
Eine Transformatorenstation (kurz: Trafostation) wandelt, vereinfacht ausgedrückt, die Mittelspannung aus dem örtlichen Mittelspannungsnetz (in Deutschland meist 10 oder 20 kV) in die üblichen 400V (Niederspannung) um.
Trafostationen werden als Ortsnetzstationen zur örtlichen Energieversorgung oder bei Vorhaben eingesetzt, bei denen die Energiezufuhr aus dem örtlichen Niederspannungsnetz nicht mehr ausreicht. Eine Trafostation eignet sich demnach für energieintensive Unternehmen oder für zeitlich begrenzte Ereignisse, bei denen viel Energie benötigt wird (wie zum Beispiel einer Großbaustelle).
Wir liefern alle Stationen schlüsselfertig zum Anschluss an das Mittelspannungsnetz aus. Der Anschluss erfolgt dann durch den Stromnetzbetreiber. Eine enge Zusammenarbeit mit dem Energieversorgungsunternehmen oder Stromnetzbetreiber, sowie das Erstellen aller nötigen Pläne und Anträge während der Projektphase sind für uns selbstverständlich.

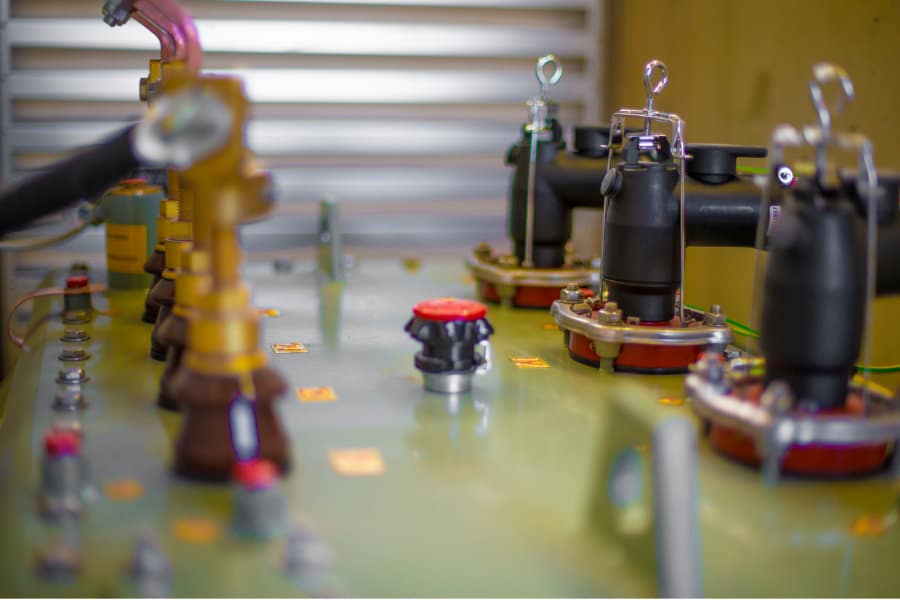

Die Hauptbestandteile unserer Stationen sind: die Mittelspannungsschaltanlage, der Trafo und die Niederspannungsverteilung.
Neben den üblichen 10 und 20 kV bieten wir Trafostationen in jeglichen Ober- und Unterspannungen an.
- Die Stationen werden selbstverständlich mit Störlichtbogenqualifikation nach IAC A u. B. gemäß IEC 62271-202 bzw. DIN EN 62271-202 (VDE 0671-202) erstellt.
Je nach Leistungsbedarf und örtlichen Gegebenheiten gibt es verschiedene Möglichkeiten einer Trafostation. Möglich sind Kompaktstationen, die nicht begehbar sind und größere, begehbare Stationen. Begehbare Stationen liefern wir bis zu einer Größe von 40 Fuß Containern. Außerdem bieten wir Trafostationen sowie einzelne Mittelspannungskomponenten für die Montage in Innenräumen an.
Egal, ob Kompaktstation, begehbare Station oder Stationen in Gebäuden. Wir bieten diese zur Miete oder zum Kauf an.
Trafo Kompaktstationen sind nicht begehbar und stellen somit eine platzsparende Energieversorgung sicher.
Für die Errichtung einer Kompaktstation sind weder Bauanträge, noch ein Fundament notwendig. Standardmäßig sind Leistungen von bis zu 2.500 kVA möglich.
Außerdem bietet diese Bauweise den Vorteil, die Brandlast von Ihrem Gebäude fernzuhalten.
Begehbare Trafostationen bieten die Möglichkeit, die Energieversorgung außerhalb Ihres Gebäudes zu realisieren. Und dies standardmäßig auch bei Leistungen bis 4.000 kVA.
Diese eignet sich abgesehen von diesem hohen Leistungsbedarf für Kunden, die zukunftsorientiert planen. Begehbare Stationen können bei einer gewünschten Leistungserhöhung erweitert werden.
Genauso, wie bei Kompaktstationen wird die Brandlast von Ihrem Gebäude ferngehalten.

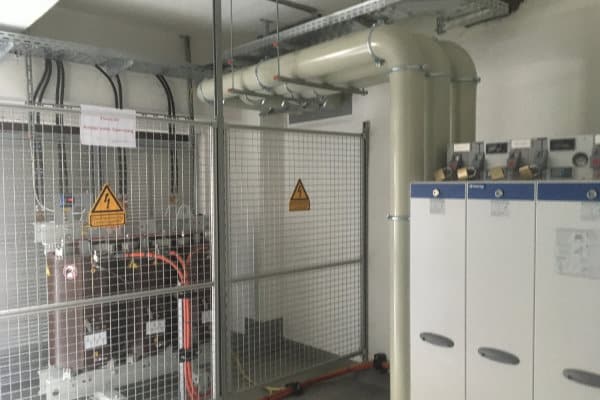

Eine weitere Möglichkeit sind Trafostationen im Gebäude. Bei einigen Gebäuden bietet es sich an, die Mittelspannungstechnik in Technikräumen, im Keller oder Dachgeschoss zu integrieren.
Daraus ergibt sich der Vorteil, dass Innenraumanlagen von außen nicht sichtbar sind.
Ob bei Ihrem Anwendungsfall eine Trafostation im Gebäude möglich ist, hängt von diversen Kriterien ab.
Trafo Kompaktstationen sind nicht begehbar und stellen somit eine platzsparende Energieversorgung sicher.
Für die Errichtung einer Kompaktstation sind weder Bauanträge, noch das Gießen eines Fundaments notwendig. Standardmäßig sind Leistungen von bis zu 2.500 kVA möglich.
Außerdem bietet diese Bauweise den Vorteil, die Brandlast von Ihrem Gebäude fernzuhalten.
Begehbare Trafostationen bieten die Möglichkeit, die Energieversorgung außerhalb Ihres Gebäudes zu realisieren. Und dies standardmäßig auch bei Leistungen bis 4.000 kVA.
Diese eignet sich abgesehen von diesem hohen Leistungsbedarf für Kunden, die zukunftsorientiert planen. Begehbare Stationen können bei eine einer gewünschten Leistungserhöhung erweitert werden.
Genauso, wie bei Kompaktstationen wird die Brandlast von Ihrem Gebäude ferngehalten.
Eine weitere Möglichkeit sind Trafostationen im Gebäude. Bei einigen Gebäuden bietet es sich an, die Mittelspannungstechnik in Technikräumen, im Keller oder Dachgeschoss zu integrieren.
Daraus ergibt sich der Vorteil, dass Innenraumanlagen von außen nicht sichtbar sind.
Ob bei Ihrem Anwendungsfall eine Trafostation im Gebäude möglich ist, hängt von diversen Kriterien ab.
Möglicherweise ist unser Druckausleitsystem HS TSR-Duct für Sie relevant. Dieser bewirkt als zusätzlicher Sicherheitsfaktor die Minimierung von auftretenden Raumdrücken im Störlichtbogenfall und wird bei Innenraumanlagen sowie begehbaren Trafostationen eingesetzt.
Wir prüfen gerne, ob eine Innenraumanlage möglich ist und der HS TSR-Duct zum Schutz von Personen, Gebäude oder weiteren Anlagen benötigt wird.
