Container-Trafostation nach Sondermaß
von
Oliver Müller
Project Manager
Inhaltsverzeichnis
Besondere Leistungsanforderungen und Gegebenheiten vor Ort
Ein großer Kunststoff-Hersteller fragte zur Erweiterung der Anschlussleistung eine Container-Trafostation inkl. Mittelspannungs-Schaltanlage (MSP-Anlage), Niederspannungshauptverteilung (NSHV) und Trafos mit besonderen Anforderungen bei uns an.
Die Gesamtleistung von 4.000kVA sollte aus dem internen Versorgungsnetz bezogen werden.
Die bei der Leistung besondere Herausforderung war die Größe der Station. Denn diese durfte nicht länger als 10m sein. Standardmäßig verfügbare 20 Fuß Container mit 6,058m Länge waren zu klein, um die erforderlichen Anlagen und Trafos unterzubringen. Ein 40 Fuß Container mit einer Länge von 12,192m wäre zu groß für die Gegebenheiten vor Ort gewesen.
Aufgrund der hohen Leistungsanforderung und Gegebenheiten vor Ort stellten wir mit unserem Partner einen Container in Sonderbauform her:
Unsere Sonderlösung
Um flexibel auf die Anforderungen unseres Kunden eingehen zu können, haben wir den Container gemeinsam mit einem unserer Container-Lieferanten maßgenau geplant.
In dem Sondercontainer, mit genau 10m Länge, wurden jeweils zwei Trafos à 2.000kVA verbaut. Zwischen den Trafos entstand der Schaltanlagenraum mit MSP-Anlage, NSHV, Zubehör und Komponenten zur Anbindung an eine bestehende Brandmeldeanlage.
Hochwertige Komponenten namhafter Hersteller für eine sichere Stromversorgung
Wir verbauten eine Siemens 8DJH RRTT Mittelspannungs-Schaltanlage inklusive unseres Druckausleitsystems HS TSR-Duct zur Erhöhung der Sicherheit für Personen und Anlage im Fall eines Störlichtbogens. Die Ausleitung der im Störlichtbogen auftretenden giftigen Gase, Drücke und Feuer werden über die MSP-Anlage hinweg sicher aus dem Container geleitet. Um Höhe zu sparen ist der Duct im Doppelboden eingelassen.
- Siemens Mittelspannungs-Schaltanlagen: Die Hauptaufgabe einer Mittelspannungs-Schaltanlage ist die sichere Energieverteilung. Siemens nimmt diese Verantwortung wahr und bietet Kunden weltweit Produkte und Lösungen rund um Mittelspannungs-Systeme an. Die optimal aufeinander abgestimmten Systeme werden den wachsenden technischen Anforderungen gerecht und gewährleisten eine sichere Energieverteilung – in luft- oder gasisolierten Schaltanlagen.
Wir verbauten in der Container-Trafostation zwei 2.000kVA Gießharztrafos von TMC Transformers.
- TMC Transformers ist ein europäisches Unternehmen, das weltweit tätig und führend in der Herstellung von Mittel- und Niederspannungstransformatoren (Gießharz und VPI) ist. TMC Transformers stellt Verteiltransformatoren mit Standard- und reduzierten Verlusten her. Die hocheffizienten Trockentransformatoren sind von 50 kVA bis 25000 kVA mit Systemspannungen bis zu 52 kV erhältlich. TMC Transformers verfügt über sehr gute Erfahrung in der Entwicklung und Herstellung von Spezialtransformatoren für die Bereiche Marine & Offshore, Wind, Bahn und vielen anderen Anwendungsbereichen. Die qualitativ hochwertigen und zuverlässigen Produkte werden nach internationalen Normen entworfen, gefertigt und geprüft: IEC, EU-Vorschriften, IEEE, CSA, UL, ANSI, NEMA, NRCan.
Von uns verbaute Niederspannungsschaltanlagen stammen von unserer Partnerfirma Kautz Starkstrom-Anlagen GmbH in Trier.
Die eingesetzte Anlage ist wie folgt aufgebaut:
- zwei Einspeise-Leistungsschalter je 3.200A, über die die Transformatoren die NSHV einspeisen
- 2 Abgangs-Leistungsschalter je 2.500A sowie 3 Abgangs-Leistungsschalter je 800A, welche später die neue Produktionshalle versorgen.
Die metallgekapselte Anlage ist zwischen den einzelnen Schaltanlagenfeldern mit Schottwänden ausgestattet, sodass sich elektrische Fehler nicht felderübergreifend ausbreiten können. So wird im Fehlerfall die Auswirkung weitestgehend auf das betroffene Feld begrenzt.
Offene Niederspannungs-Verteilungen bieten diesen extra Schutz nicht und sind sehr anfällig für Fremdpartikel, welche einen Störlichtbogen verursachen können.
Darüber hinaus bieten metallgekapselte Anlagen einen deutlich höheren Personenschutz im Falle eines Störlichtbogens.
- Kautz Starkstrom-Anlagen GmbH: Die individuell bedarfsgerecht konzipierten Niederspannungs-Schaltanlagen von 630 A bis 6300 A sind störlichtbogengeprüft. Die Einhaltung der DIN EN 61439 wird im Bauartnachweis dokumentiert. Die MODUL-K-SYSTEM Familie sorgt für eine sichere und zuverlässige Energieverteilung und garantiert unseren Kunden höchste Anlagenverfügbarkeit. Der Individualität sind durch die neu entwickelte Leistungsschalterschnittstelle kaum noch Grenzen gesetzt. So kann frei zwischen den gängigen Leistungsschalterherstellern gewählt werden. Hier verbaut: Leistungsschalter von ABB
Sonderausstattung
Zur Erhöhung der Sicherheit im Falle eines Brandes montierten wir Komponenten, welche an eine bestehende kundeneigene Brandmeldeanlage angeschlossen werden konnten. Das System innerhalb der Station besteht aus vier OT² Multisensormeldern und einem Handmelder-Elektronikmodul.
Zur Kühlung der Station wurde ein STULZ TXD 60F Schrankklimagerät zur Innenmontage mit integriert luftgekühlter Kondensatoreinheit verwendet. Hierbei handelt es sich um ein Direktverdampfungsklimagerät mit einer Gesamtkühlleistung von 5,3 kW.
- STULZ ist ein global aufgestellter, marktführender Hersteller energieeffizienter Anlagen in den Bereichen der Präzisionsklimatisierung, Kühlung von Rechenzentren und Telekommunikationsanlagen sowie der industriellen Prozesskühlung.

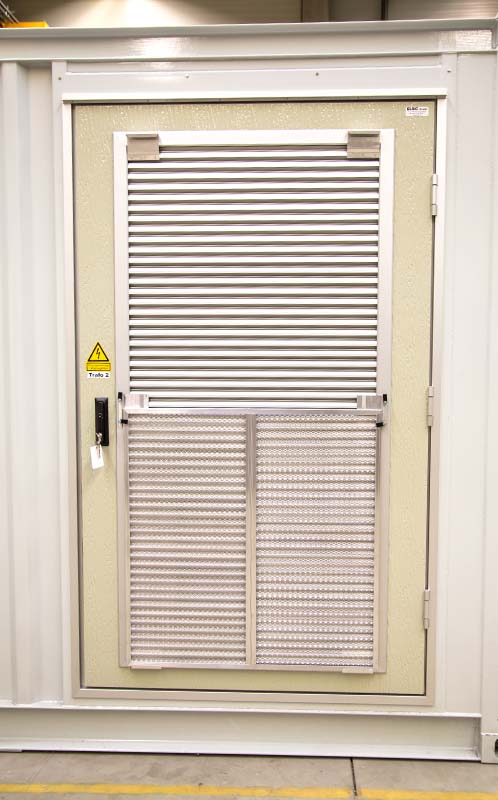

Als besonderen Schutz vor Staub wurden zusätzlich zu den vorhandenen Lüftungsgittern weitere Metallfilter angebracht. Diese wurden so montiert, dass sie im laufenden Betrieb von außen demontiert und gereinigt werden können. So wird der Betrieb nicht gestört und die Station zusätzlich vor Staub von außen geschützt.
Endmontage und Inbetriebnahme
Nach erfolgter Auslieferung und Aufstellung der Trafostation mittels 240to Automobilkran erfolgte unsererseits die Endmontage vor Ort:
Hierzu wurden die für den Transport demontierten Metallfilter und Treppe montiert. Des Weiteren wurde die Station an das vorgelagerte interne Mittelspannungsnetz angeschlossen. Hierzu wurden zwei bereits verlegte Kabelsysteme aus NA2XS(F) 3*150/25mm² gemufft, in die Station geführt und an den Einspeise-Kabelfeldern angeschlossen. Nach erfolgreicher VLF-Kabelprüfung nach DIN VDE 0276-620 wurde die Station anschließend in Betrieb genommen.
